Принцип работы, чувствительность и разрешающая способность магнитометра
Updated: 2021-07-04
Подводный магнитометр G-882
Магнитометр (magnetometer – англ.) – специализированный, магниточувствительный прибор геофизической направленности, используемый для измерения характеристик магнитного поля и анализа различных магнитных аномалий (ферромагнетиков и пустот) в различных структурах грунта, включая грунт с высокой плотностью и минералосодержанием.
Какой используется физический принцип обнаружения магнитометра для металлических объектов? Какие параметры магнитометра наиболее значимы для металлодетекции? Черпаем информацию…
Как известно, Земля имеет природное магнитное поле, которое характеризуется картиной силовых линий и определенной величиной напряженности. Значение напряженности для ограниченного (по структуре грунта) участка местности одинаково, то есть магнитное поле в этом месте однородно.
Любой ферромагнитный объект или объект, имеющий собственное магнитное поле, находящийся в однородном магнитном поле Земли будет создавать локальную магнитную аномалию. Эта аномалия будет искажать картину силовых линий и величину напряженности однородного поля в месте залегания.
Физический принцип действия магнитометра заключается в обнаружении локальных магнитных аномалий путем регистрации разницы параметров однородного поля в месте залегания аномалии.
Какой используется физический принцип обнаружения магнитометра для металлических объектов? Какие параметры магнитометра наиболее значимы для металлодетекции? Черпаем информацию…
Физический принцип работы и основные параметры магнитометра
Как известно, Земля имеет природное магнитное поле, которое характеризуется картиной силовых линий и определенной величиной напряженности. Значение напряженности для ограниченного (по структуре грунта) участка местности одинаково, то есть магнитное поле в этом месте однородно.
Любой ферромагнитный объект или объект, имеющий собственное магнитное поле, находящийся в однородном магнитном поле Земли будет создавать локальную магнитную аномалию. Эта аномалия будет искажать картину силовых линий и величину напряженности однородного поля в месте залегания.
Физический принцип действия магнитометра заключается в обнаружении локальных магнитных аномалий путем регистрации разницы параметров однородного поля в месте залегания аномалии.

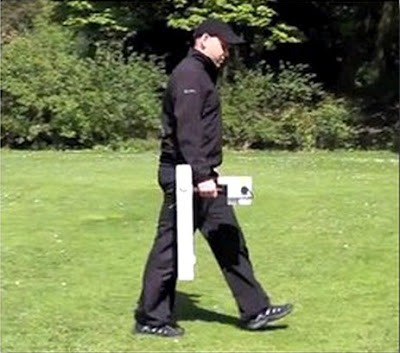

Наземный грунтовый пешеходный магнитометр
Таким образом, для магнитометра, как специализированного прибора, чувствительность и разрешающая способность являются основными параметрами.
Эти параметры определяют минимальную разницу индукции и напряженности магнитного поля, которую способен регистрировать магнитометр. Диапазон регистрации этих параметров для современных магнитометров 0,01нТл – 1нТл (наноТеслы).
Существующие типы магнитометров
Существует несколько различных типов магнитометров, которые естественно имеют различные принципы действия и функции обработки сигнала и соответственно различные значения чувствительности и разрешающей способности. Основные типы магнитометров:
• Феррозондовые
• Квантовые (протонные)
• Магнитоиндуктивные
• Магнитометры на Эффекте Холла
• Магниторезисторные
Наибольший интерес по своим характеристикам для металлодетекции представляют феррозондовые и протонные магнитометры. Так же как и металлоискатели, существуют магнитометры для грунтовой (наземной) и подводной съемки.
Профессиональные феррозондовые магнитометры:
- Ebinger Magnex (Германия)
- Foerster Ferex (США)
- SCHIEBEL DIMADS™ (Австрия)
На видео: Феррозондовый магнитометр-градиентометр «Магнум»
Под съемкой маршрута магнитометра следует понимать непрерывный сбор данных измерений характеристик магнитного поля по маршруту движения магнитометра. При этом происходит автоматическая привязка измерений к координатам маршрута по GPS в режиме реального времени.
Очевидно, что магнитометры по своему физическому принципу работы и соответственно на практике коренным образом отличаются от металлоискателей, имеют свои специфические особенности и иные возможности.
Стоит отметить, что магнитометр не заменит профессиональный металлоискатель. Но обнаружит ли металлоискатель пустоту в грунте в виде подвала, «землянки» или колодца? Поэтому магнитометр окажет неоценимую помощь не только при георазведке, но и при профессиональном металлопоиске в комплексе с металлоискателем.
